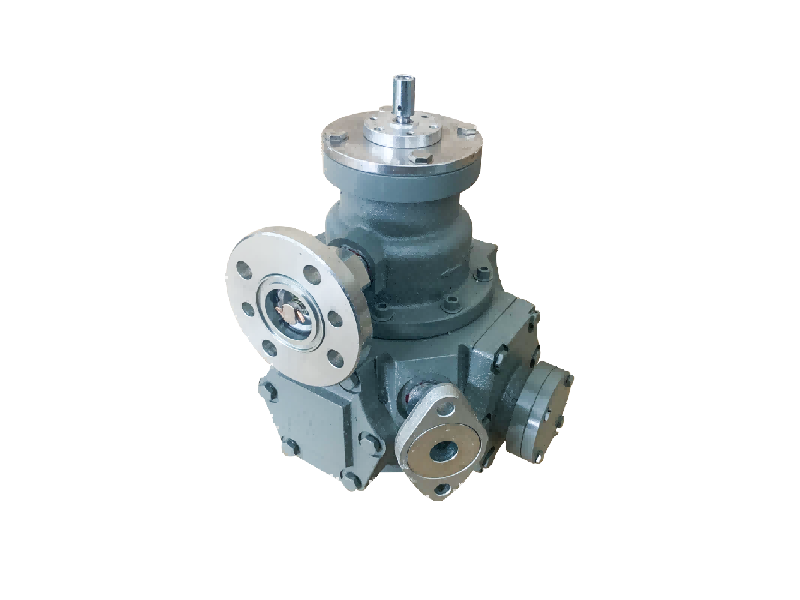

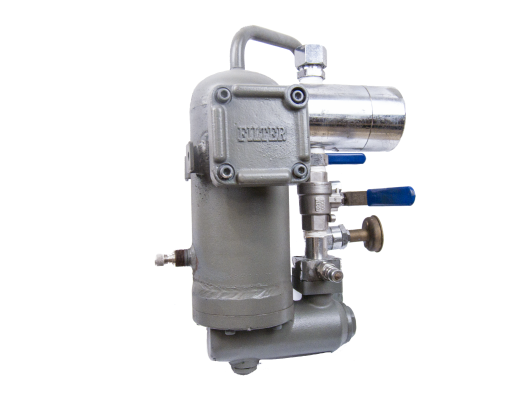

De kern van deLPGFM1 flowmeteris een gesloten cilindrische schaal. Shell geïnstalleerd in een vrije rotatie rond de centrale as van de cilindrische trommel, de trommel door het radiale mes gescheiden in drie of vier onafhankelijke gaskamer (of ‘bucket’). Elke kamer heeft rechte spleetopeningen in de binnenwand (nabij de middelste as) en in de buitenmuur (nabij de behuizing): de binnenste opening dient als de inlaat naar de meetkamer van de kamer en de buitenste opening dient als de uitlaat van de kamer. De LPGFM1-behuizing is gevuld met ongeveer de helft van het volume water of olie met lage viscositeit als afdichtingsvloeistof, zodat de onderste helft van de rotor in de vloeistof wordt ondergedompeld. Deze vloeistofafdichtingsmethode is het belangrijkste kenmerk van de flowmeter, die de mechanische afdichting van de traditionele volumetrische flowmeter vervangt en een unieke lekvrije werking bereikt.
Gas uit de flowmeter -inlaat in de workflow is als volgt:
Opblaasbare fase: het gas eerst in de stroom in een specifieke positie van de gaskamer (zoals een kamer). Op dit moment begon de A -kamer van de binnenste inlaat net aan het vloeibare oppervlak en de inlaat verbonden met het gas begon de A -kamer te vullen. Tegelijkertijd wordt een andere kamer (bijv. Kamer B) gevuld met gas en zijn de binnen- en buitenste openingen verzegeld door het vloeibare oppervlak, waardoor een gesloten ‘emmer’ ruimte wordt gevormd - de meetkamer. Een derde kamer (bijv. Kamer C) heeft zijn buitenste uitlaat blootgesteld aan het vloeibare oppervlak en begint gas te luchten naar de meteruitgang.
Aandaandrijving en rotatie: Terwijl het gas de A -kamer blijft vullen, wordt de roterende cilinder onderworpen aan een onevenwichtige kracht aangedreven door de inlaatdruk en begint hij tegen de klok in rond de centrale as te roteren (rotatierichting hangt af van het ontwerp en wordt tegen de klok in de illustratie weergegeven).
Tegelijkertijd roteert kamer A naar de oorspronkelijke positie van kamer B, en zijn binnen- en buitenste openingen worden afgesloten door het vloeibare oppervlak, waardoor een nieuwe meetkamer wordt gevormd. Op deze manier ondergaat elke kamer de cyclus: inflatie → vorming van een afgesloten kamer → uitlaat → reset door onderdompeling.
Basis van volumetrische meting: het belangrijkste punt is dat voor elke revolutie van de trommel een volume gas gelijk aan ‘Aantal kamers x volume van individuele kamers’ door de meter passeert. In het geval van een rotor met vier kamers ontstaat een revolutie bijvoorbeeld vier keer het volume van de kamers. Het aantal rotaties van de cilinder wordt door het versnellingsmechanisme naar de externe telindicator (bijv. Mechanische teller of elektronische sensor) overgebracht, die het totale volume van het gas dat door de flowmeter stroomt nauwkeurig kan optellen.
LPG flowmeterOp grond van zijn vloeistofafdichtingsprincipe, een unieke klasse van niet-lekkage volumetrische flowmeter. De foutkarakteristieken (zoals lineariteit, herhaalbaarheid) en andere vertrouwen op mechanische afdichting van de volumetrische flowmeter (zoals gordelwiel, membraan) hebben een significant verschil, meestal met uitstekende nauwkeurigheid, meetnauwkeurigheid van maximaal 0,2 niveau tot 0,5 niveau. Het werkingsprincipe brengt echter ook specifieke beperkingen op:
Beperkingen van stroombereik: Om ervoor te zorgen dat de vloeistof effectief kan worden afgesloten in de gaskamer en het gas soepel kan worden ontladen zonder gewelddadige schommelingen in het vloeistofniveau of vloeibare meeslepende meeslepen, kan de roterende snelheid van de roterende cilinder niet te snel zijn. Dit beperkt direct het maximale meetbare stroomsnelheid. Daarom zijn LPGFM1 -stroommeters voornamelijk geschikt voor een nauwkeurige meting van kleine stroomgassen, die vaak worden gebruikt in laboratoria, standaardmeterkalibratie, kleine stroombewaking van speciale processen en andere scenario's.
Vereisten voor gascompatibiliteit: het te gemeten gas mag niet worden opgelost in de afdichtingsvloeistof in de flowmeter, noch kan het een chemische reactie of interactie hebben met de afdichtingsvloeistof. Als u dit niet doet, kan het tot meetfouten leiden (bijv. Small Volume -waarden als gevolg van gasoplossing), veranderingen in de aard van de vloeistof of zelfs schade aan de meter. Selectie van een geschikte afdichtingsvloeistof (water, olie of andere inerte vloeistof) is essentieel voor een nauwkeurige meting van een bepaald gas.
Andere overwegingen: de meter moet horizontaal worden gemonteerd en het vloeistofniveau moet op de opgegeven mark worden gehandhaafd wanneer ze worden gebruikt. Veranderingen in omgevingstemperatuur kunnen leiden tot veranderingen in het volume van de afdichtingsvloeistof en moeten aandacht of compensatie vereisen. Hoewel ze zeer nauwkeurig zijn, zijn ze meestal relatief groot in grootte en gewicht en vereisen ze regelmatig onderhoud van het niveau en de netheid van de vloeistof.
Samenvattend nemen LPG-flowmeters, met hun hoge nauwkeurigheid, geen lekkage en intuïtief principe, een belangrijke positie in op het gebied van totale volumemeting van kleine stromingsgassen, maar moeten hun toepasselijke stroombereiken en door gas verzegelde vloeibare compatibiliteitsvereisten strikt volgen.
