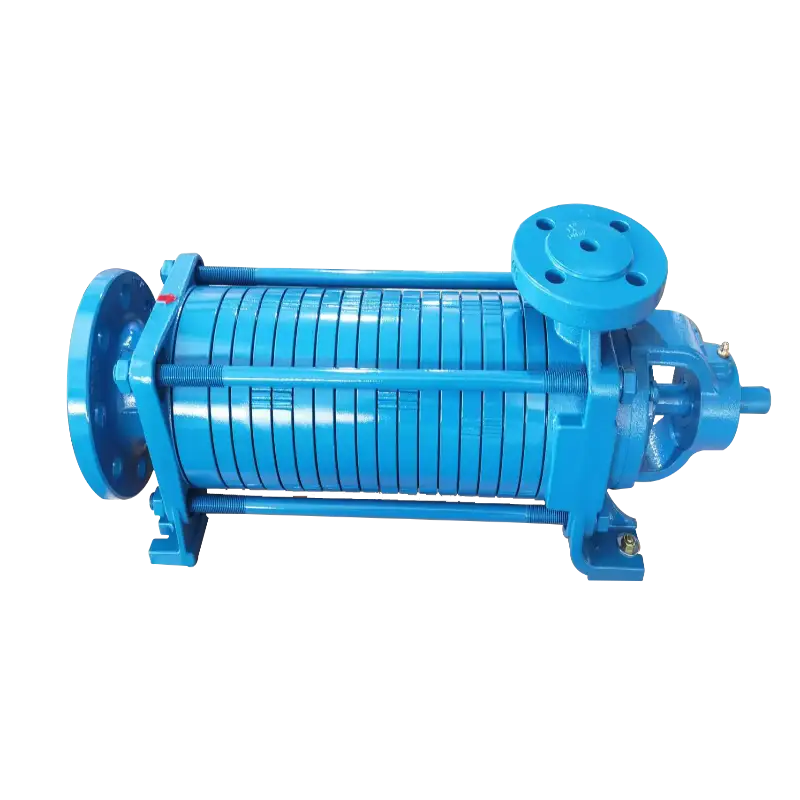

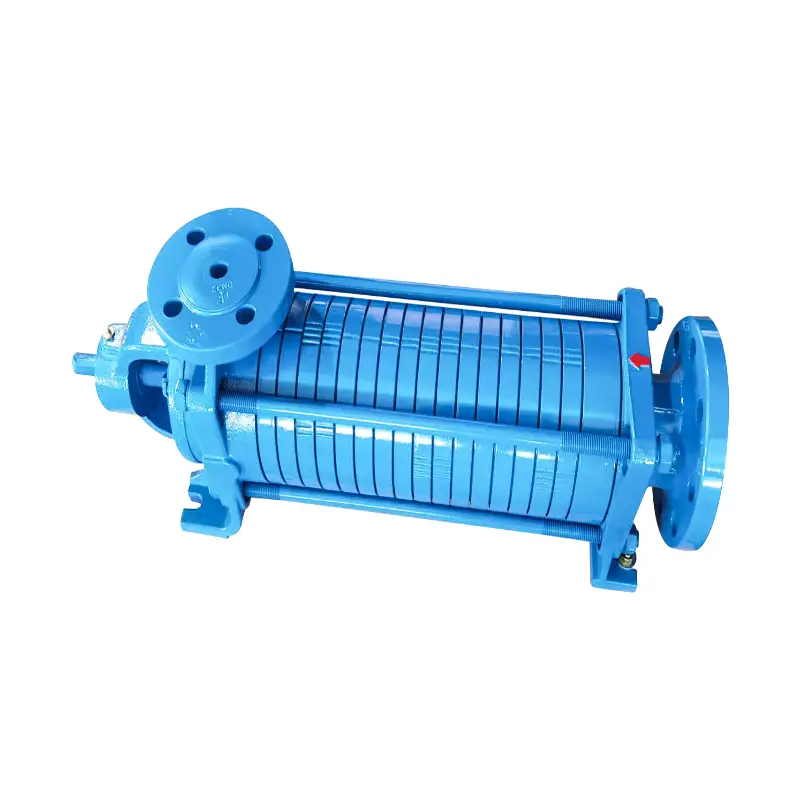

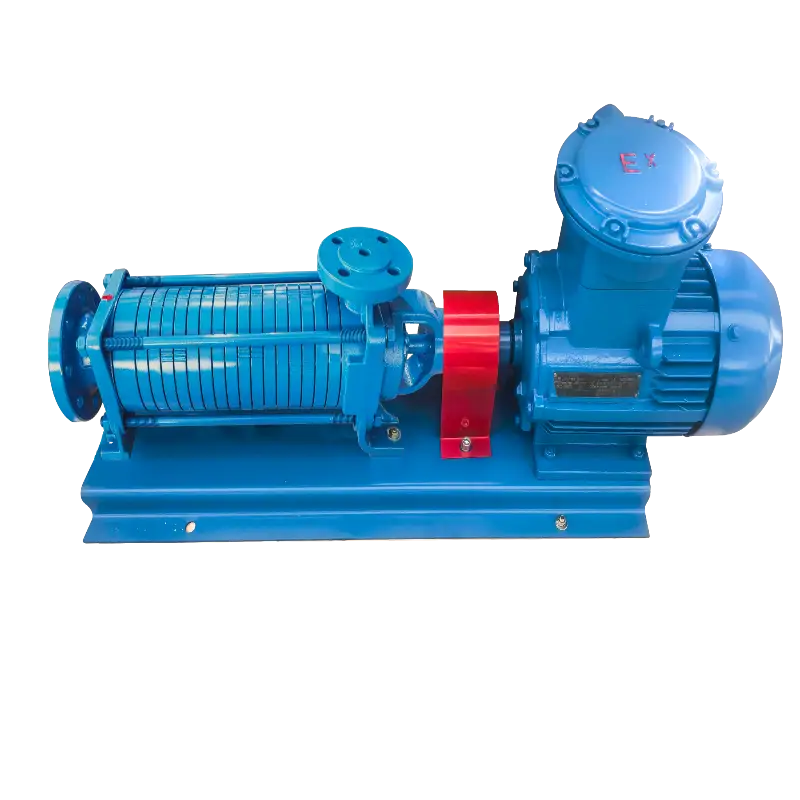

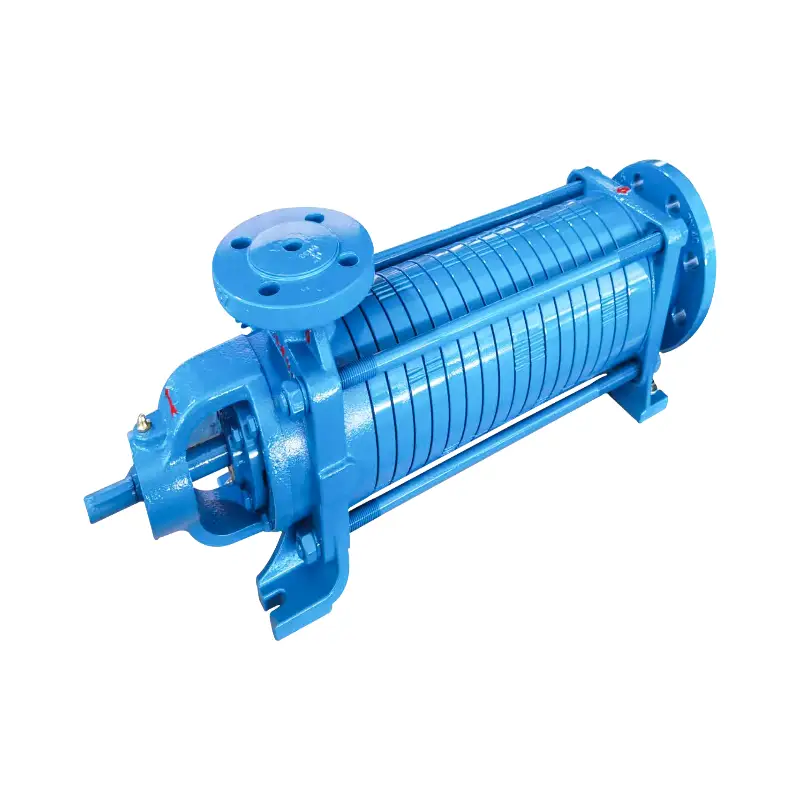

Deze lpg-meertrapspomp is een centrifugale stromingskanaalpomp met horizontaal ontwerp en 8 trappen. Het maakt gebruik van een mechanische afdichting zonder externe koeling. Deze lpg-meertrapspomp is uitgerust met een voorcompressieturbine aan de zuigzijde en presteert uitstekend onder lage NPSH-omstandigheden en biedt een hoog debiet en hoge druk.
De pomp bestaat uit vier hoofdcomponenten: steungedeelte, aandrijfgedeelte, lagers en afdichtingscomponenten. Het steungedeelte bestaat uit het inlaatsteunframe, het uitlaatsteunframe, de voorste geleideschoephuls, het leischoepenschot, de geleideschoephuls, de uitlaatconnector, het deksel en het lagerhuis. De uitlaatconnector maakt gebruik van trekbouten om elke sectie aan elkaar te klemmen om de werkkamer te vormen. Het aandrijfgedeelte bestaat uit de aandrijfas, de voortrapwaaier, de koperen waaier en de parallelle spie. De as drijft de waaier door de spie aan om middelpuntvliedende kracht te genereren. De lagers bestaan uit glijlagers voor de geleideschoep, glijlagers voor de leischoepen en wentellagers. De afdichtingscomponenten bestaan uit O-ringen en mechanische afdichtingen.
De parameter is als volgt.
|
Rotatierichting |
Tegen de klok in, kijkend naar het uiteinde van de aandrijfas |
|
Maximale werkdruk |
2,8 MPa |
|
Snelheid |
1450 tpm |
|
Stroom |
5,5 kW, 380 V |
|
Omgevingstemperatuur |
-20°C tot 60°C |
|
Fase |
8 |
Deze lpg-meertrapspomp heeft een horizontaal ontwerp met 8-traps waaiers en levert een hoge opvoerhoogte en een groot debiet. De mechanische afdichting vereist geen extra koelsysteem, wat installatie en onderhoud vereenvoudigt. De voorcompressieturbine aan de zuigzijde vermindert effectief de NPSH-vereisten, waardoor een stabiele werking wordt gegarandeerd, zelfs onder slechte zuigomstandigheden. Dankzij de compacte structuur en soepele werking is deze lpg-meertrapspomp geschikt voor continu zwaar gebruik.
Deze lpg-meertrapspomp is geschikt voor het vullen van cilinders, het verpompen van LPG uit bovengrondse opslagtanks en het laden en lossen van tankwagens. Het verwerkt een verscheidenheid aan media, waaronder LPG, kerosine, diesel en andere vloeistoffen.
Vraag 1: Waarom werkt de lpg-meertrapspomp niet?
A1: Controleer de motor en inspecteer het pomplichaam op vastlopen (vreemde voorwerpen of ongebalanceerde trekbouten).
Vraag 2: Waarom trilt de lpg-meertrapspomp hevig?
A2: Controleer de uitlijning tussen motor en pomp – controleer de consistentie van de montagemoeren en de middenhoogte.
Vraag 3: Hoe kan ik lekkage van de lpg-meertrapspomp verhelpen?
A3: Controleer de mechanische afdichting (beschadiging of onjuiste hoogte – standaard 2,5 mm ± 0,5 mm) en inspecteer de O-ringen op slijtage.
